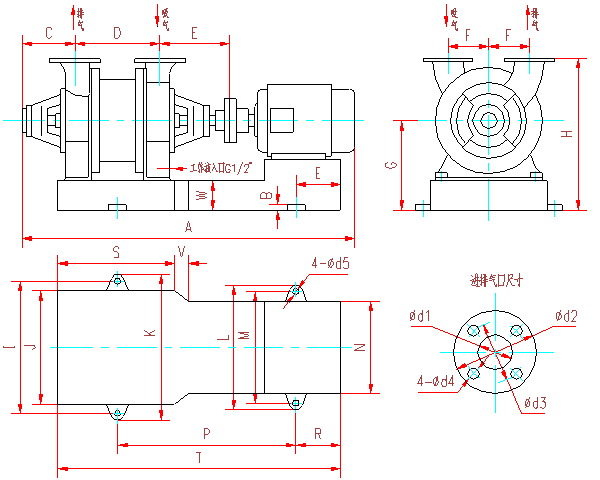

SK-1.5、SK-3水环式真空泵及压缩机外形及安装尺寸图


代号
A
B
C
D
E
F
G
H
I
J
K
L
M
N
SK-1.5
947
25
172
180
215
130
289
475
420
355
470
392
342
248
SK-3
1122
25
172
260
215
130
289
475
454
355
504
420
370
300
代号
P
R
S
T
W
d1
d2
d3
d4
d5
Z
V
底脚螺栓
SK-1.5
513
100
260
735
177
70
160
130
14
18
187
40
M16×400
SK-3
640
100
370
900
177
70
160
130
14
18
195
60
M16×400

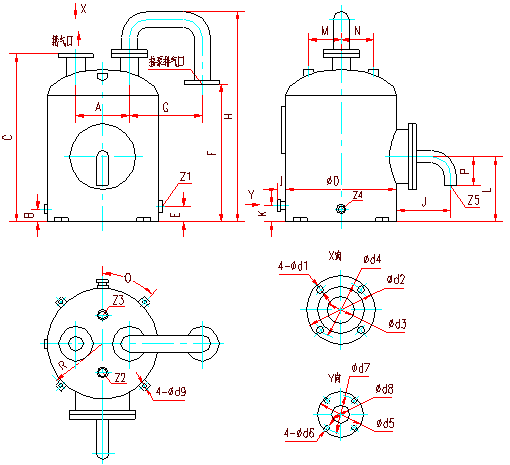

SK-1.5、SK-3水环式真空泵及压缩机用气水分离器外形及安装尺寸


A B C D E F G H I J K L M N P R
240 50 760 500 70 620 380 965 40 230 70 300 150 150 140 275
Z1 Z2 Z3 Z4 Z5 d1 d2 d3 d4 d5 d6 d7 d8 d9 O -
G3/8" G1" G1/2" G1/2" G1.5" 14 160 65 130 90 12 65 15 14 45° -
