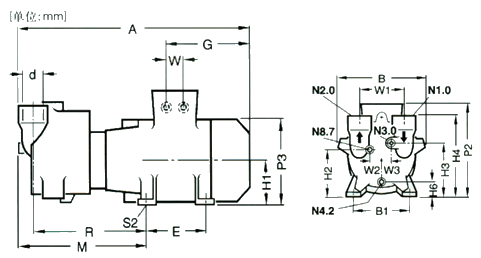

2BV2液环泵外形尺寸

型号	A	B	B1	E	H1	H2	H3	H4	H6	M	P2
2BV2060	455	186	140	100	90	118	126	195	37.5	244	250
2BV2061	476	186	140	100	90	118	126	195	37.5	263	250
2BV2070	545	223	160	140	100	128	146	222	33	280	270
2BV2071	566	223	190	140	112	140	158	234	45	309	300
型号	P3	R	S2	W1	W2	W3	d	N3.0	N4.2	N8.7
2BV2060	180	217	φ10	110	25.5	21	G1"	G3/8"	G1/4"	G3/8"
2BV2061	180	236	φ10	110	25.5	21	G1"	G3/8"	G1/4"	G3/8"
2BV2070	203	252	φ12	110	33	27	G11/2"	G3/8"	G1/4"	G3/8"
2BV2071	225	278	φ12	110	33	27	G11/2"	G3/8"	G1/4"	G3/8"

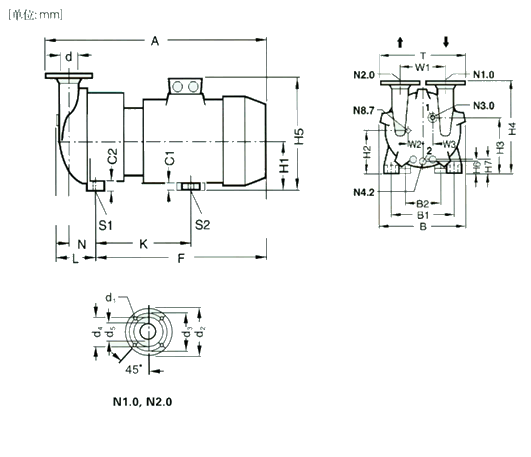

2BV5液环泵外形尺寸

型号	A	B	B1	B2	C1	C2	H1	H2	H3	H4	H5
2BV5110	637	325	255	190	41	26	140	156	202	361	328
2BV5111	679	325	265	216	36	26	150	166	212	371	363
2BV5121	771	347	265	216	36	26	150	167	217	385	363
2BV5131	852	377	300	254	35	30	175	194	249	427	435
2BV5161	1044	479	370	370	30	30	210	225	303	521	485
型号	H6	H7	K	L	F	N	S1	S2	T	d1	d2
2BV5110	38	57	342	130	464	92	φ12	φ12	340	19	160
2BV5111	48	68	348	130	500	92	φ12	φ12	340	19	160
2BV5121	39	60	430	147	584	97	φ12	φ12	381.5	19	182
2BV5131	53	76	477.5	147	658.5	103	φ15	φ15	381.5	19	182
2BV5161	51	80	625	201	808	138	φ15	φ15	450	22	200
型号	d3	d4	d5	W1	W2	W3	d	N3.0	N4.2	N8.7
2BV5110	123	97	52	180	52	27	DN50	G3/4"	G3/8"	G3/8"
2BV5111	123	97	52	180	52	27	DN50	G3/4"	G3/8"	G3/8"
2BV5121	142	113	66.5	200	57	29	DN65	G3/4"	G3/8"	G3/8"
2BV5131	142	113	66.5	200	57	29	DN65	G3/4"	G3/8"	G3/8"
2BV5161	156	130	80	250	81	41	DN80	G3/4"	G3/8"	G3/8"

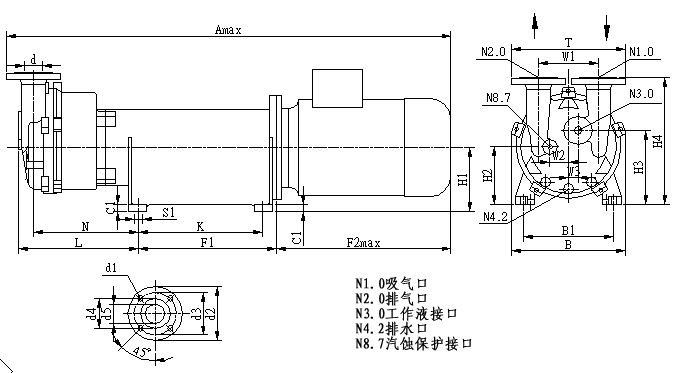

 2BV6液环泵外形尺寸

型号	Amax	B	B1	C1	F1	F2max	H1	H2	H3	H4	K	L	N	W1
2BV6110	1190	325	255	26	291	450	160	173	223	381	250	319	281	180
2BV6111	1237	325	279	26	360	470	180	196	242	401	320	365	327	180
2BV6121	1368	347	279	26	360	575	180	197	247	415	320	384	342	200
2BV6131	1495	377	320	26	461	585	215	234	287	467	414	405	357	200
2BV6161	1625	479	370	26	461	640	215	230	310	526	414	480	416	250
型号	W2	W3	S1	T	d1	d2	d3	d4	d5	d	N3.0	N4.2	N8.7
2BV6110	52	27	φ13	340	19	160	123	97	52	DN50	G3/4"	G3/8"	G3/8"
2BV6111	52	27	φ13	340	19	160	123	97	52	DN50	G3/4"	G3/8"	G3/8"
2BV6121	57	29	φ13	381.5	19	182	142	113	66.5	DN65	G3/4"	G3/8"	G3/8"
2BV6131	57	29	φ15	381.5	19	182	142	113	66.5	DN65	G3/4"	G3/8"	G3/8"
2BV6161	81	41	φ15	450	22	200	156	130	80	DN80	G3/4"	G3/8"	G3/8"
